产品介绍

本系列超级电容充放电测试电源采用板桥或全桥式，采用高频变压器，IGBT逆变技术，响应速度快，电压冲击值下，恢复时间快，输入电压，输出电压以及控制电压采用隔离技术，提高了整机的过载可靠性及抗干扰能力，电源参数满足全程范围内可调，方便客户使用。

本系列超级电容充放电测试电源具有瞬态响应速度快，输出纹波小，输出稳定等特点。

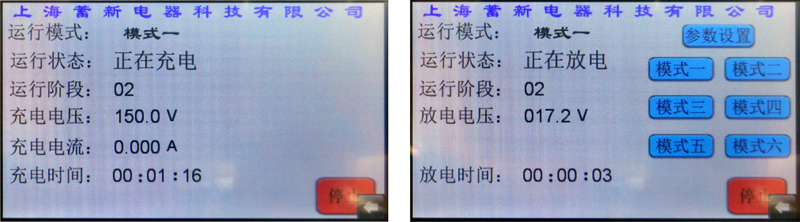

◇超级电容充放电测试电源软件预置多个可设置模式，每个模式可以预置电压/电流/保持时间，工作前可直接选择模式序号，按下启动后则执行该序号的工作模式。

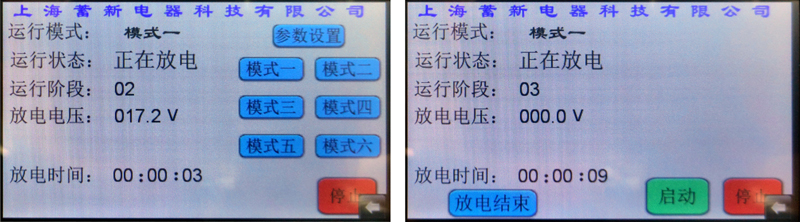

◇在任何模式下，执行充电结束后，执行放电模式，在放电过程中，运行电压可显示实时电压值，运行时间可显示放电时间值，以方便技术人员实时监视放电是否完全。放电结束后，蜂鸣器报警。

◇充电时间/放电时间可设置，最大设置时间为99小时，最小设置时间为1秒，以方便用户根据测试超级电容产品实际充放电情况来设定。

◇本机标配RS485串口，以方便用户二次开发。

技术参数

◇输入电压：三相AC380±10%（或者单相AC220±10%，任选其一）输入频率：50Hz/60Hz

◇恒压值连续可调范围：0V-额定值V输出参数：在程控直流电源设备额定输出范围内

◇恒流值连续可调范围：0A-额定值A

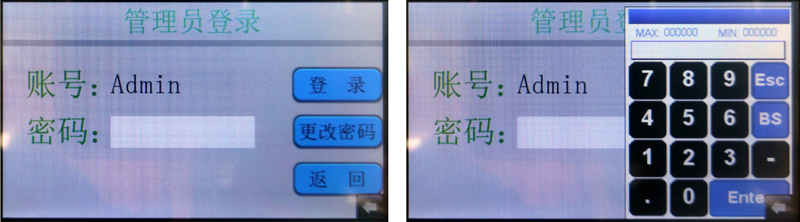

◇输出电压、输出电流及电源参数设定：触摸屏电子键盘设置

◇工作方式：稳压稳流状态自动切换

◇稳压精度：

源效应≤0.3%额定值（输入电源电压变化±10%时引起的输出电压的变化率）

负载效应≤0.3%（电源输出电流从零至额定值变化时引起的输出电压变化率）

◇稳流精度：

源效应≤0.3%额定值（输入电源电压变化±10%时引起的输出电压的变化率）

负载效应≤0.3%（输出电压从零至额定值变化时引起的输出电流变化率）

◇输出纹波：稳压时≤0.3%额定值（有效值，额定输出时测量）

◇保护电路：输出短路、过压、过载、过温保护

◇显示方式：正4位LCD液晶屏显示

◇显示误差：≤1%（20%-100%量程内）

◇标配程控能力：提供RS485接口与计算机连接

（通过485接口完成电源启动,停止,给定值设定,实时读取电压,电流值,工作状态等功能）

◇工作方式：长时间满负荷连续工作

◇输出极性：输出正（+）不可以接地，负（-）可以接地

◇散热方式：强制风冷

◇绝缘电阻：≥20MΩ

◇耐压强度：AC1500V 60S

◇使用环境：室内使用

◇温度：-15℃～40℃；湿度：10%-85%RH

◇参考尺寸：标准机架式安装或者立式机箱（具体详询客服人员）

选型表格

型号	LDX3-K6005	LDX3-K7005	LDX3-K10005	LDX3-K12005		LDX3-K15005
输出电压	0-600V	0-700V	0-1000V	0-1200V		0-1500V
输出电流	0-5A
输入电压	单相AC220V±10%				三相AC380±10%
输入频率	50Hz/60Hz
备注	1、输出电压值和输出电流值可以根据用户需求定制开发 2、本机编程功能可以根据用户实际要求定制开发 3、上位机编程功能可以根据用户实际要求定制开发
